产品描述：

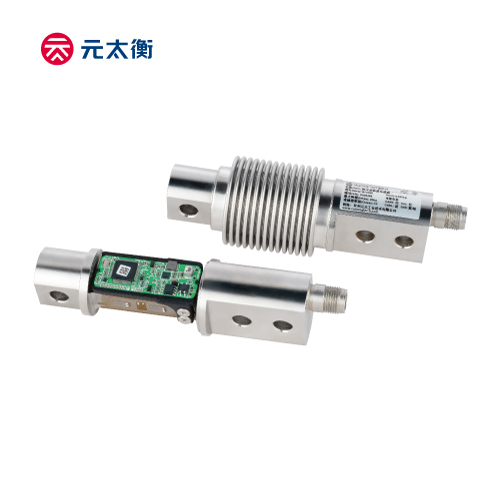

B570SD 系列是一款精度可以达到C10真正意义上的数字弯曲梁结构传感器，内置微处理器主动监测环境变化，实时地可持续补偿各项性能，并显示各个传感器的参数状态，使得称量结果更准确且稳定。全不锈钢焊接， 具有小巧，精度高等特点，适用多种过程称重行业，如筒仓秤，扁平桶槽秤，料斗秤等。
主要特点：
• 材质: 不锈钢
• 量程范围: 10kg 到500kg
• 认证OIML R60, NTEP HB44, CPA, CE and RoHS
• 密封等级: IP68 IP69K
• 采用密集波纹套筒改善小量程产品性能
• 采用更带有外螺纹的大的防水接头，可以直接连接导线护套
• 适合不锈钢防水秤，恶劣环境下的过程称重
• 内置可实时自补偿微处理器，高精度可达到OIML R60 C10 及高可靠性
| 参数 | 单位 | 技术指标 | ||||||
| 型号 | B570SD | |||||||
| 最大秤量 (R.C.)4) | t | 10 | 20 | 50 | 100 | 200 | ||
| 灵敏度输出 | d @ R.C. | 500,000 | 400,000 | 500,000 | 500,000 | 400,000 | ||
| 准确度等级1)2) | C3 C6 C10 | |||||||
| 最小静载荷 | kg | 0 | ||||||
| 零点载荷输出 | % of Emax | ＜ ± 1 | ||||||
| Y-值 | 10000 15000 22000 | |||||||
| 重复性误差 | % of AL 3) | ＜ ± 0.010 ＜ ± 0.005 ＜ ± 0.003 | ||||||
| 蠕变；30 min | % of AL | ＜ ± 0.0167 ＜ ± 0.0083 ＜ ± 0.0050 | ||||||
| 最小净负荷输出恢复值 (DR)；30 min | % of AL | ＜ ± 0.0167 ＜ ± 0.0083 ＜ ± 0.0050 | ||||||
| 温度影响 | 最小净负荷输出 | % of Emax/℃ | ＜ ± 0.0016 ＜ ± 0.00107 ＜ ± 0.0007 | |||||
| 灵敏度输出 2) | % of AL/℃ | ＜ ± 0.00133 ＜ ± 0.00066 ＜ ± 0.0004 | ||||||
| 温度范围 | 补偿范围 | ℃(°F) | -10 to +40 [+14 to +104] | |||||
| 操作范围 | -20 to +65 [-4 to +149] | |||||||
| 安全存储温度 | -40 to +80 [-40 to +176] | |||||||
| 电缆长度对系统精度的影响 | kg | 0（数字信号） | ||||||
| 通讯 | 方式 | CAN | RS485 | |||||
| 协议 | CANopen | Modbus RTU | ||||||
| 速率 | 125 / 250 kbps | 9600bps / 57600bps | ||||||
| 有效更新速率 | HZ | 40（4传感器,125kbps） | 20（4传感器,9600bps） | |||||
| 工作电压 | 推荐值 | V DC | 12 or 24 | |||||
| 最小值/最大值 | 7.5 / 28 | |||||||
| 工作电流 | 典型值 | mA | 20 | |||||
| 最大值 | 150 | |||||||
| 热机时间 | mins | 15 | ||||||
| 浪涌保护装置 | GDT气体放电管+TVS二极管 | |||||||
| 绝缘阻抗 @50VDC | MΩ | ＞5000 | ||||||
| 防爆电压 | V AC | ＞500 | ||||||
| 防护等级 | 密封型式 | 整体连续激光焊接密封 | ||||||
| IP 等级 | IP68/69K | |||||||
| 载荷限制 | 安全动态载荷 | % of Emax | 70 | |||||
| 安全载荷 | 150 | |||||||
| 极限载荷 | 300 | |||||||
| 材质 | 弹性体 | 不锈钢 | ||||||
| 防护外壳 | 316 不锈钢; 连续激光焊接 | |||||||
| 航插连接器 | 快速拔插 5芯不锈钢玻璃烧结密封 | |||||||
| 应变片 | PEEK | |||||||
| 电缆线结构 | 阻燃耐寒PVC, 外径6mm; 5芯 | |||||||
| 电缆线长度 | 传感器之间 | m | 5.0 | |||||
| 组网 | 免接线盒 | |||||||
| 净重 | kg | 0.8 | ||||||
| 疲劳寿命 | 次@Emax | ＞1,000,000 | ||||||
| 最大形变量；名义值 | mm | ＜0.5 | ||||||
| 大气压力对零点的影响 | Vmin/kPa | ＜1.0 | ||||||
| 安装螺栓 | 尺寸 / 等级 | M8 / A2-70 | ||||||
| 推荐安装力矩 | N.m | 26 | ||||||
| 注： | ||||||||
| 1) 该误差综合了非线性误差和滞后误差 | ||||||||
| 2) 根据OIML R60 and NIST HB44，考虑了综合误差与灵敏度温度影响后的总的影响量 | ||||||||
| 3) AL = 施加载荷 | ||||||||
| 4) R.C. = 额定载荷 | ||||||||
