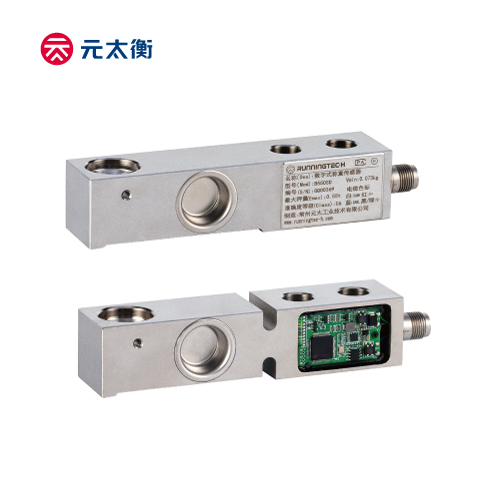

B550SD 数字化单剪切梁传感器

B550SD 数字化单剪切梁传感器:

产品描述:

B550SD系列是一款精度可以达到C10真正意义上的数字单悬臂梁结构的传感器,可串联组秤,不需要接线盒。内置微处理器主动监测环境变化,实时地可持续补偿各项性能,并显示各个传感器的参数状态,使得称量结果更准确且稳定,全焊接密封工艺确保了高密封性能,能够在严酷的工业环境下正常工作。


主要特点:

• 材质: 优质不锈钢

• 量程范围: 110kg 到4.4t

• 认证OIML R60, NTEP HB44, CE and RoHS

• 密封等级: IP68, IP69K

• 适合高精度平台秤,各类罐体高精过程称重及其他高精度电子称重平台。

• 内置可实时自补偿微处理器,高精度可达到OIML R60 C10 及高可靠性。

• B750S采用17-4PH材料和来自于HBK的PEEK 应变计。

联系我们
  • 技术参数

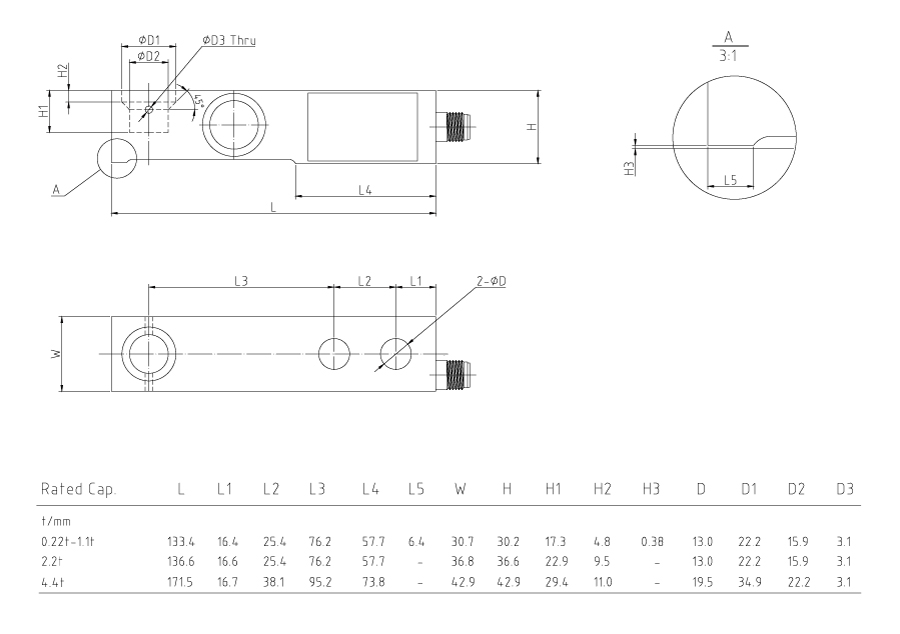

  • 尺寸图
  • 资料下载
  • 认证证书
    参数单位技术指标
    型号
    B550SD
    最大秤量 (R.C.)4)t0.220.551.12.2
    4.4
    灵敏度输出d @ R.C.440,000550,000550,000440,000440,000
    准确度等级1)2)
    C3                         C6                         C10
    最小静载荷kg0
    零点载荷输出% of Emax< ± 1
    Y-值
    10000                    15000                    20000
    重复性误差% of AL 3) < ± 0.010             < ± 0.005             < ± 0.003
    蠕变;30 min% of AL< ± 0.0167           < ± 0.0083           < ± 0.0050
    最小净负荷输出恢复值 (DR);30 min% of AL< ± 0.0167          < ± 0.0083           < ± 0.0050
    温度影响最小净负荷输出% of Emax/℃< ± 0.0016          < ± 0.00107           < ± 0.0008
    灵敏度输出 2)% of AL/℃< ± 0.00133         < ± 0.00066          < ± 0.0004
    温度范围补偿范围℃(°F)
    -10 to +40 [+14 to +104]
    操作范围-20 to +65 [-4 to +149]
    安全存储温度-40 to +80 [-40 to +176]
    电缆长度对系统精度的影响kg0(数字信号)
    通讯方式
    CANRS485
    协议CANopenModbus RTU
    速率125 / 250 kbps9600bps / 57600bps
    有效更新速率HZ40(4传感器,125kbps)20(4传感器,9600bps)
    工作电压推荐值V DC12 or 24
    最小值/最大值7.5 / 28
    工作电流典型值 mA20
    最大值150
    热机时间mins15
    浪涌保护装置
    GDT气体放电管+TVS二极管
    绝缘阻抗 @50VDC>5000
    防爆电压V AC>500
    防护等级密封型式
    整体连续激光焊接密封 (可水下使用)
    IP 等级
    IP68/69K
    载荷限制安全动态载荷% of Emax
    70
    安全载荷150
    极限载荷300
    材质弹性体
    不锈钢
    防护外壳
    316 不锈钢; 连续激光焊接
    航插连接器
    快速拔插 5芯不锈钢 玻璃烧结密封
    应变片
    PEEK
    电缆线结构
    阻燃耐寒PVC, 外径6mm; 5芯
    电缆线长度传感器之间m
    2.5 / 5 (标准)
    组网
    免接线盒
    净重kg
    0.22~1.1t2.2t4.4t
    1.01.44.0
    疲劳寿命次@Emax>1,000,000
    最大形变量;名义值mm<0.5
    大气压力对零点的影响Vmin/kPa<1.0
    安装螺栓尺寸 / 等级
    M12 / A2-70
    M18 / A2-70
    推荐安装力矩N.m98120275
    注:
    1) 该误差综合了非线性误差和滞后误差
    2) 根据OIML R60 and NIST HB44,考虑了综合误差与灵敏度温度影响后的总的影响量
    3) AL = 施加载荷
    4) R.C. = 额定载荷
