产品描述：

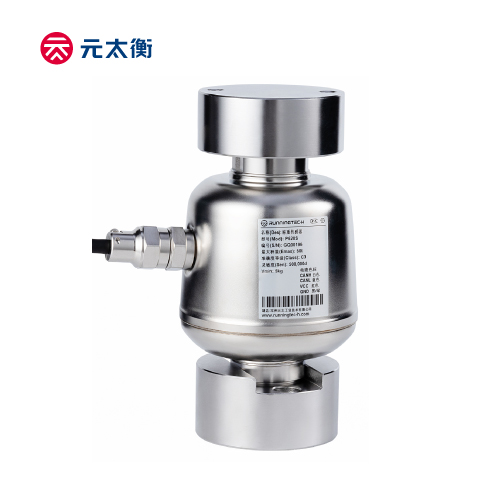

P520S 一款典型的标准化高精度柱式传感器，具有双切面可靠防转设计，采用冲压一体成型的套筒，全焊接密封工艺，能够使得该传感器能够在非常恶劣的环境下正常工作。摇柱式设计确保了称重精度的最优性能，秤台在前后左右移动时产生偏载和侧向力的情况下，称重设备仍然能够保持良好的精度水平。
主要特点：
• 材质：不锈钢
• 量程范围：30t到50t
• 认证OIML R60, NTEP HB44, CPA, CE and RoHS
• 密封等级：IP68, IP69K
• 适合汽车衡，大型料罐称重及测力设备
• 高精度可达到OIML R60 C4 及高可靠性
| 参数 | 单位 | 技术指标 | ||||
| 型号 | P520S | |||||
| 最大秤量 (Emax) | t | 30 / 40 / 50 | ||||
| 准确度等级1)2) | C3 C4 | |||||
| 最小静载荷 | kg | 0 | ||||
| 灵敏度输出 | mV/V | 2.0 ± 0.002 | ||||
| 零点载荷输出 | % of Emax | ± 1 | ||||
| 重复性误差 | % of AL 3) | ＜ ± 0.010 ＜ ± 0.005 | ||||
| 蠕变；30 min | % of AL | ＜ ± 0.017 ＜ ± 0.0125 | ||||
| 最小净负荷输出恢复值 (DR)；30 min | % of AL | ＜ ± 0.017 ＜ ± 0.0125 | ||||
| 温度影响 | 最小净负荷输出 | % of Emax/℃ | ＜ ± 0.0018 ＜ ± 0.0014 | |||
| 灵敏度输出 2) | % of AL/℃ | ＜ ± 0.0012 ＜ ± 0.0009 | ||||
| 温度范围 | 补偿范围 | ℃(°F) | -10 to +40 [+14 to +104] | |||
| 操作范围 | -40 to +65 [-40 to +149] | |||||
| 安全存储温度 | -40 to +80 [-40 to +176] | |||||
| 激励电压 | 推荐范围 | V AC/DC | 5 ~ 15 | |||
| 最大允许 | 15 | |||||
| 终端阻抗 | 输入电阻 | Ω | 1100 ± 15 | |||
| 输出电阻 | 1000 ± 3 | |||||
| 绝缘阻抗 @50VDC | MΩ | ＞5000 | ||||
| 防爆电压 | V AC | ＞500 | ||||
| 密封型式 / IP 等级 | 激光焊接 / IP68 IP69K | |||||
| 载荷限制 | 安全载荷 | % of Emax | 150 | |||
| 极限载荷 | 300 | |||||
| 材质 | 弹性体 | 不锈钢电解抛光 | ||||
| 外壳 | SUS304激光焊接 | |||||
| 应变片 | 聚酰亚胺 | |||||
| 电缆线 | Φ6.0; 4-wire; PVC | |||||
| 电缆线长度 | m | 16.0 | ||||
| 重量；名义值 | kg | 6.0 | ||||
| 疲劳寿命 | 次 @Emax | ＞1,000,000 | ||||
| 最大形变量；名义值 | mm | ＜0.7 | ||||
| 大气压力对零点的影响 | Vmin/kPa | ＜1.0 | ||||
| 注： | ||||||
| 1) 该误差综合了非线性误差和滞后误差 | ||||||
| 2) 根据OIML R60 and NIST HB44，考虑了综合误差与灵敏度温度影响后的总的影响量 | ||||||
| 3) AL = 施加载荷 | ||||||
