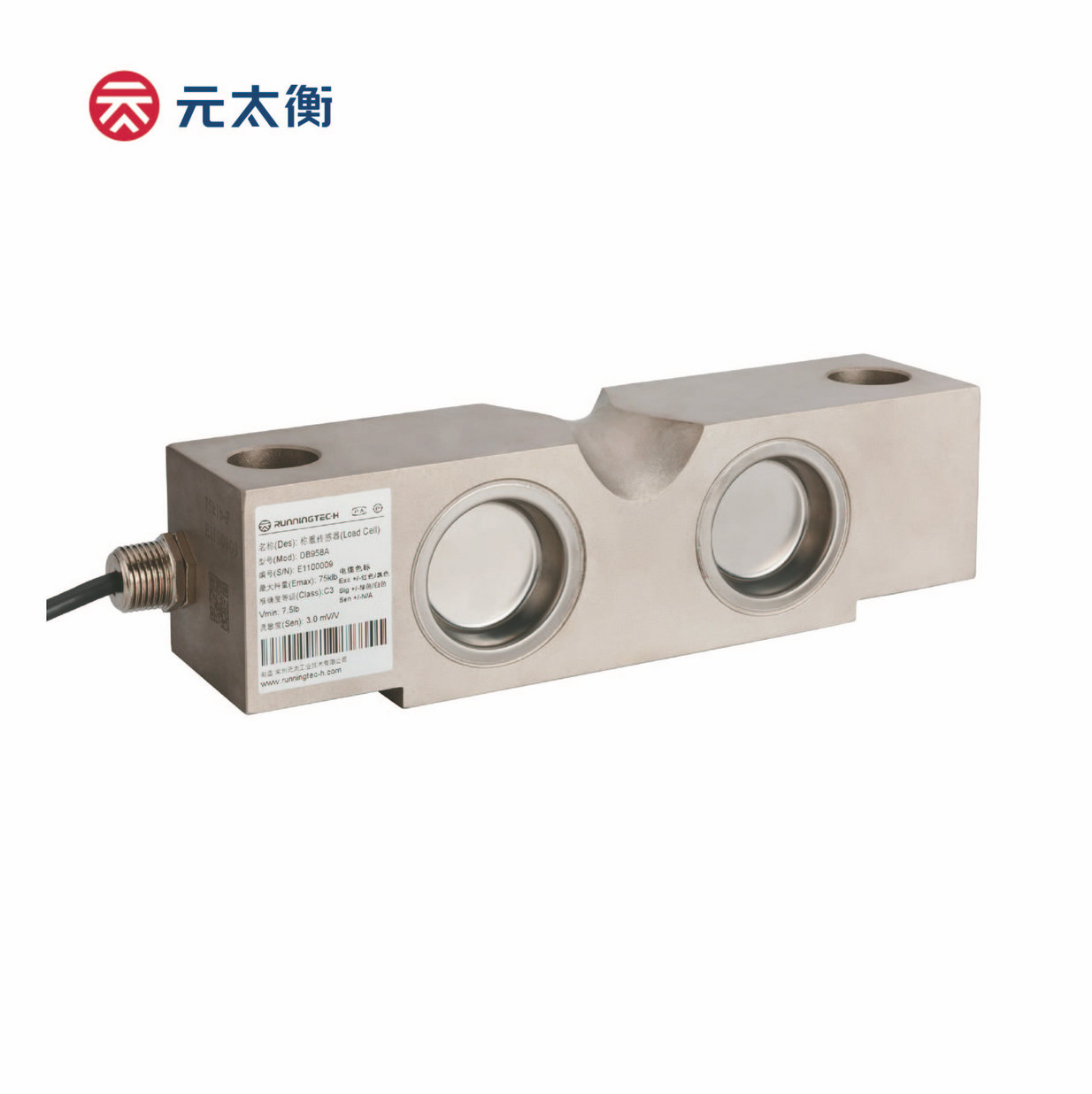

DB958A 双剪切梁传感器：

产品描述：

DB958A 是双剪切梁结构传感器，两端受力，中间采用马鞍型结构作为可复位的支撑受力线，力可以能够正确的加载过来。该传感器可以应用在汽车衡，大型料罐秤和轨道衡上。设计两端螺栓锁紧固定，整体合金钢材质, 完全焊接密封确保良好的防水密封性能。

主要特点：

• 材质：合金钢

• 量程范围：10klb 到200klb

• 认证NTEP HB44, CE and RoHS

• 密封等级：IP68

• 适合汽车衡，大量程料罐秤及其他电子称重设备。

• 高精度可达到NTEP III L 10000 及高可靠性。

参数		单位	技术指标
型号			DB958A
额定容量(Emax)		Ibs	10K; 25K; 40K; 50K; 75K; 100K; 200K
最小静载荷		Ib	0
灵敏度输出		mV/V	3.0 ± 0.1%
零点载荷输出		% of Emax	± 1
重复性误差		% of AL 3)	＜ ± 0.05
蠕变；30 min		% of AL	＜ ± 0.02
最小净负荷输出恢复值 (DR)；30 min		% of AL	＜ ± 0.02
温度影响	最小净负荷输出	% of Emax/℃	＜ ± 0.002
	灵敏度输出 2)	% of AL/℃	＜ ± 0.002
温度范围	补偿范围	℃(°F)	-10 to +40 [+14 to +104]
	操作范围		-40 to +65 [-40 to +149]
	安全存储温度		-40 to +80 [-40 to +176]
激励电压	推荐范围	V AC/DC	5 ~ 15
	最大允许		20
终端阻抗	输入电阻	Ω	766 ± 10
	输出电阻		700 ± 3
绝缘阻抗 @50VDC		MΩ	＞5000
防爆电压		V AC	＞500
密封型式 / IP 等级			激光焊接 / IP68
载荷限制	安全载荷	% of Emax	150
	极限载荷		200
材质	弹性体		合金钢镀镍
	电缆线		Φ6; 4-wire; PVC
电缆线长度		ft	10K...40K			50K...200K
			40.0			52.5
重量；名义值		lb	10K-25K	40K	50K-75K	100K-125K	200K
			8	13	19	40	100
疲劳寿命		cycles @Emax	＞1,000,000
最大形变量；名义值		mm	＜1.5
注：
1) 该误差综合了非线性误差和滞后误差
2) 根据OIML R60 and NIST HB44，考虑了综合误差与灵敏度温度影响后的总的影响量
3) AL = 施加载荷
