产品描述：

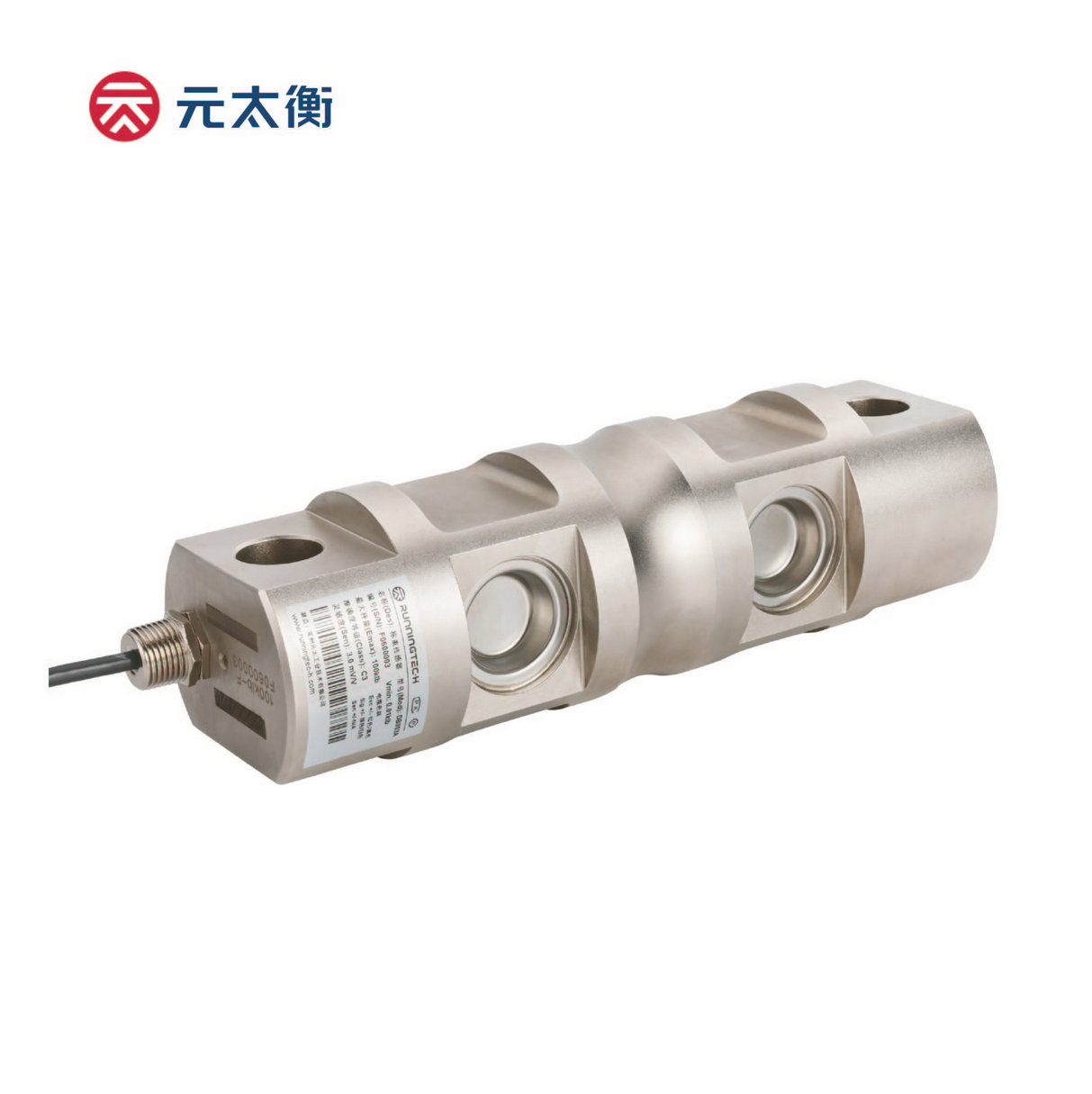

DB903A 是双剪切梁结构传感器，两端受力，中间采用环槽状结构作为可复位的支撑受力线，力可以能够正确的加载过来。该传感器可以应用在汽车衡，轨道衡和过程称重设备，如上罐体秤，桶槽秤，料斗秤等。设计两端螺栓锁紧固定受力，整体合金钢材质, 完全焊接密封确保良好的防水密封性能。
主要特点：
• 材质：合金钢
• 量程范围：10klb 到250klb
• 密封等级：IP68
• 适合汽车衡，大量程料罐秤及其他电子称重设备
• 高精度可达到NTEP III L 10000 及高可靠性
| 参数 | 单位 | 技术指标 | |||||
| 型号 | DB903A | ||||||
| 最大秤量 (Emax) | klb | 10 / 20 / 30 / 50 / 75 / 100 / 150 / 250 | |||||
| 准确度等级 1)2) | 0.03% | ||||||
| 最小静载荷 | Ib | 0 | |||||
| 灵敏度输出 | mV/V | 3.0 ± 0.003 | |||||
| 零点载荷输出 | % of Emax | ± 1 | |||||
| 重复性误差 | % of AL 3) | ＜ ± 0.010 | |||||
| 蠕变；30 min | % of AL | ＜ ± 0.020 | |||||
| 最小净负荷输出恢复值 (DR)；30 min | % of AL | ＜ ± 0.020 | |||||
| 温度影响 | 最小净负荷输出 | % of Emax/℃ | ＜ ± 0.0014 | ||||
| 灵敏度输出 2) | % of AL/℃ | ＜ ± 0.0012 | |||||
| 温度范围 | 补偿范围 | ℃(°F) | -10 to +40 [+14 to +104] | ||||
| 操作范围 | -40 to +65 [-40 to +149] | ||||||
| 安全存储温度 | -40 to +80 [-40 to +176] | ||||||
| 激励电压 | 推荐范围 | V AC/DC | 5 ~ 15 | ||||
| 最大允许 | 20 | ||||||
| 终端阻抗 | 输入电阻 | Ω | 766 ± 10 | ||||
| 输出电阻 | 700 ± 3 | ||||||
| 绝缘阻抗 @50VDC | MΩ | ＞5000 | |||||
| 防爆电压 | V AC | ＞500 | |||||
| 密封型式 / IP 等级 | 激光焊接 / IP68 | ||||||
| 载荷限制 | 安全载荷 | % of Emax | 140 | ||||
| 极限载荷 | 200 | ||||||
| 材质 | 弹性体 | 合金钢镀镍 | |||||
| 电缆线 | Φ6; 4-wire; PVC | ||||||
| 电缆线长度 | m | 10K -30klb | 50-250klb | ||||
| 12.0 | 16.0 | ||||||
| 重量；名义值 | Ib | 10K-20K | 30K-75K | 100K | 150K | 250K | |
| 7 | 18 | 28 | 34 | 90 | |||
| 疲劳寿命 | 次 @Emax | ＞1,000,000 | |||||
| 最大形变量；名义值 | mm | ＜1.0 | |||||
| 大气压力对零点的影响 | Vmin/kPa | <1.0 | |||||
| 注： | |||||||
| 1) 该误差综合了非线性误差和滞后误差 | |||||||
| 2) 根据OIML R60 and NIST HB44，考虑了综合误差与灵敏度温度影响后的总的影响量 | |||||||
| 3) AL = 施加载荷 | |||||||
