产品描述：

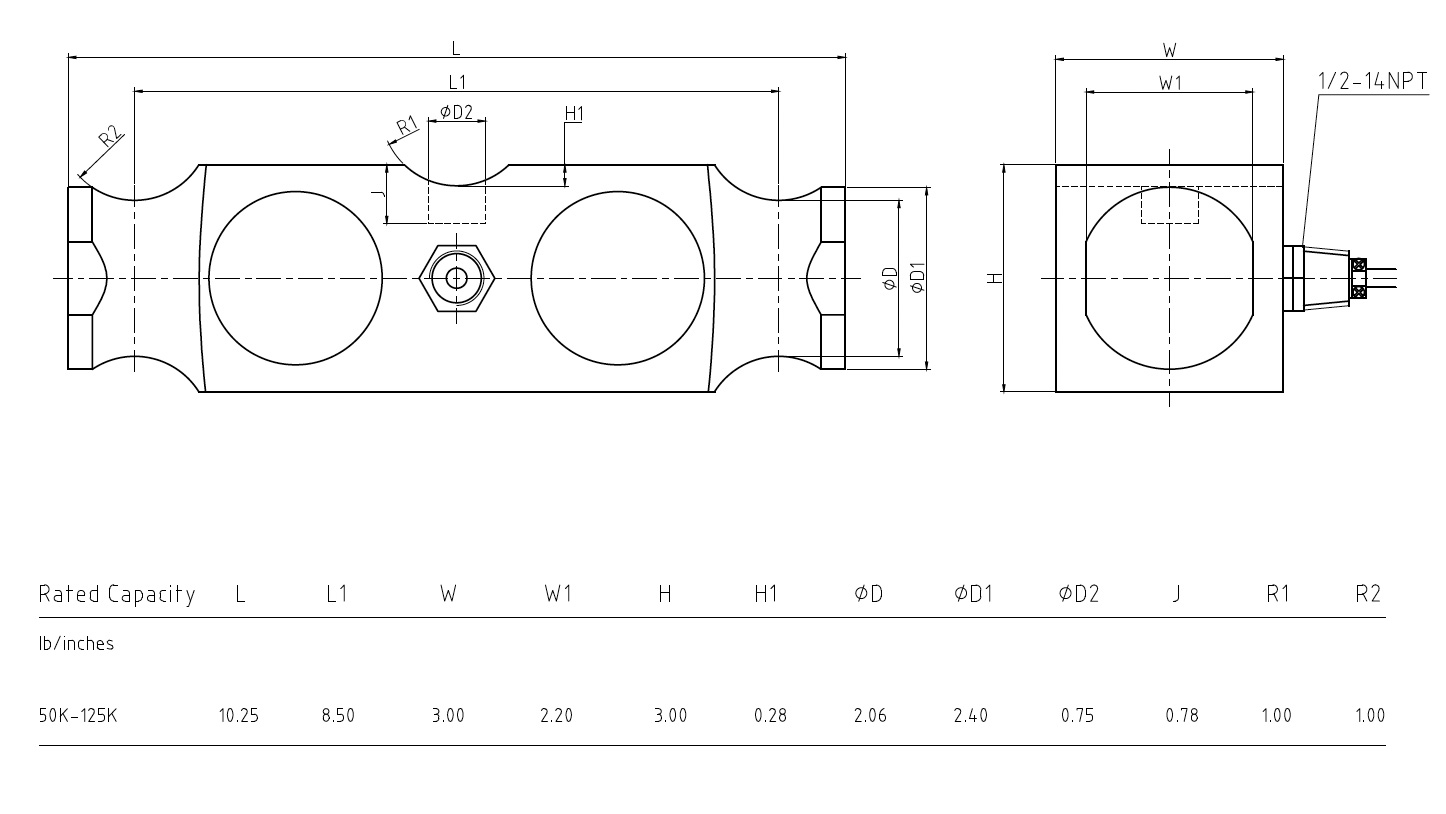

DB923A 是双剪切梁结构传感器，两端受力，中间采用半圆沟槽作为可复位的支撑受力线，力可以能够正确的加载过来。该传感器可以应用在汽车衡，大型料罐秤和轨道衡上。设计两端利用平行连接环吊起受力，整体合金钢材质, 完全焊接密封确保良好的防水密封性能。
主要特点：
· 材质：合金钢
· 量程范围：50klb 到125klb
· 认证NTEP HB44, CE and RoHS
· 密封等级：IP68
· 适合汽车衡，大量程料罐秤及其他电子称重设备。
· 高精度可达到NTEP III L 10000 及高可靠性。
| 参数 | 单位 | 技术指标 | |
| 型号 | DB923A | ||
| 额定容量 (Emax) | Ibs | 50K; 75K; 100K | |
| 最小静载荷 | Ib | 0 | |
| 灵敏度输出 | mV/V | 3.0 ± 0.1% | |
| 零点载荷输出 | % of Emax | ± 1 | |
| 重复性误差 | % of AL 3) | ＜ ± 0.05 | |
| 蠕变；30 min | % of AL | ＜ ± 0.02 | |
| 最小净负荷输出恢复值 (DR)；30 min | % of AL | ＜ ± 0.02 | |
| 温度影响 | 最小净负荷输出 | % of Emax/℃ | ＜ ± 0.002 |
| 灵敏度输出 2) | % of AL/℃ | ＜ ± 0.002 | |
| 温度范围 | 补偿范围 | ℃(°F) | -10 to +40 [+14 to +104] |
| 操作范围 | -40 to +65 [-40 to +149] | ||
| 安全存储温度 | -40 to +80 [-40 to +176] | ||
| 激励电压 | 推荐范围 | V AC/DC | 5 ~ 15 |
| 最大允许 | 20 | ||
| 终端阻抗 | 输入电阻 | Ω | 766 ± 10 |
| 输出电阻 | 700 ± 3 | ||
| 绝缘阻抗 @50VDC | MΩ | ＞5000 | |
| 防爆电压 | V AC | ＞500 | |
| 密封型式 / IP 等级 | 激光焊接 / IP68 | ||
| 载荷限制 | 安全载荷 | % of Emax | 150 |
| 极限载荷 | 200 | ||
| 材质 | 弹性体 | 合金钢镀镍 | |
| 电缆线 | Φ6; 4-wire; PVC | ||
| 电缆线长度 | ft | 52.5 | |
| 重量；名义值 | lb | 20.0 | |
| 疲劳寿命 | cycles @Emax | ＞1,000,000 | |
| 最大形变量；名义值 | mm | ＜1.5 | |
| 注： | |||
| 1) 该误差综合了非线性误差和滞后误差 | |||
| 2) 根据OIML R60 and NIST HB44，考虑了综合误差与灵敏度温度影响后的总的影响量 | |||
| 3) AL = 施加载荷 | |||
