产品描述：

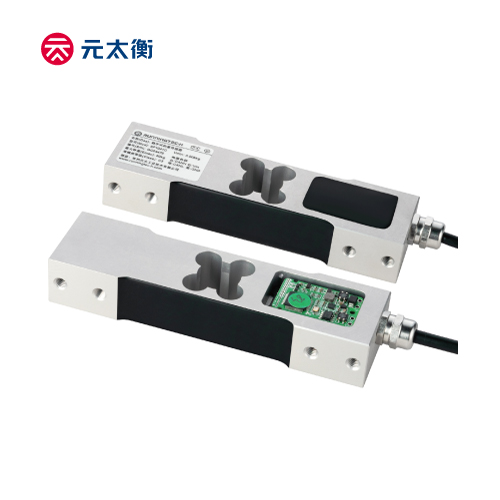

SP1041D 是一款精度可以达到C10真正意义上的数字单点式传感器，内置微处理器主动监测环境变化，实时地可持续补偿各项性能，并显示各个传感器的参数状态，使得称量结果更准确且稳定；合金单点式传感器，具有体积小，小量程特点，是很多称重设备经常用到的理想传感器，胶封一体化密封工艺确保产品应用的可靠性和长久性。
主要特点：
• 材质: 铝合金
• 量程范围: 10kg 到100kg
• 认证OIML R60, NTEP HB44, CPA, CE and RoHS
• 密封等级: IP66
• 最大秤台尺寸: 400*400mm
• 内置可实时自补偿微处理器，高精度可达到OIML R60 C6 及高可靠性
| 参数 | 单位 | 技术指标 | |||||
| 产品型号 | SP1041D | ||||||
| 最大秤量 (R.C.)4) | kg | 10 | 20 | 30 | 50 | 100 | |
| 灵敏度输出 | d @ R.C. | 200,000 | |||||
| 准确度等级1)2) | C3 C6 C10 | ||||||
| 最小静载荷 | kg | 0 | |||||
| 零点载荷输出 | % of Emax | ± 1 | |||||
| Y-值 | 10000 15000 22000 | ||||||
| 重复性误差 | % of AL 3) | ＜ ± 0.010 ＜ ± 0.005 ＜ ± 0.003 | |||||
| 蠕变；30 min | % of AL | ＜ ± 0.0167 ＜ ± 0.0083 ＜ ± 0.0050 | |||||
| 最小净负荷输出恢复值 (DR)；30 min | % of AL | ＜ ± 0.0167 ＜ ± 0.0083 ＜ ± 0.0050 | |||||
| 温度影响 | 最小净负荷输出 | % of Emax/℃ | ＜ ± 0.0016 ＜ ± 0.00107 ＜ ± 0.0007 | ||||
| 灵敏度输出 2) | % of AL/℃ | ＜ ± 0.00133 ＜ ± 0.00066 ＜ ± 0.0004 | |||||
| 温度范围 | 补偿范围 | ℃(°F) | -10 to +40 [+14 to +104] | ||||
| 操作范围 | -20 to +65 [-4 to +149] | ||||||
| 安全存储温度 | -40 to +80 [-40 to +176] | ||||||
| 电缆长度对系统精度的影响 | kg | 0（数字信号） | |||||
| 通讯 | 方式 | CAN | RS485 | ||||
| 协议 | CANopen | Modbus RTU | |||||
| 速率 | 125 / 250 kbps | 9600bps / 57600bps | |||||
| 有效更新速率 | HZ | 50（1传感器,125kbps） | 20（1传感器,9600bps） | ||||
| 工作电压 | 推荐值 | V AC/DC | 12 or 24 | ||||
| 最小值/最大值 | 7.5 / 28 | ||||||
| 工作电流 | 典型值 | mA | 20 | ||||
| 最大值 | 150 | ||||||
| 热机时间 | mins | 15 | |||||
| 浪涌保护装置 | GDT气体放电管+TVS二极管 | ||||||
| 绝缘阻抗 @50VDC | MΩ | ＞5000 | |||||
| 防爆电压 | V AC | ＞500 | |||||
| 防护等级 | 密封型式 | 硅胶密封 (应变片特殊涂层) | |||||
| IP 等级 | IP66 | ||||||
| 载荷限制 | 安全动态载荷 | % of Emax | 70 | ||||
| 安全载荷 | 150 | ||||||
| 极限载荷 | 300 | ||||||
| 材质 | 弹性体 | 铝合金 | |||||
| 电缆连接器 | 不锈钢 | ||||||
| 应变片 | PEEK | ||||||
| 电缆线结构 | 阻燃耐寒PVC, 外径6mm; 4芯 | ||||||
| 最大秤盘尺寸 | mm | 400*400 | |||||
| 偏心负载误差（OIML R76） | % of AL/cm | ＜ ± 0.0028 | |||||
| 电缆线长度 | m | 3 (标准) | |||||
| 净重 | kg | 0.8 | |||||
| 疲劳寿命 | 次 @Emax | ＞1,000,000 | |||||
| 最大形变量；名义值 | mm | ＜0.5 | |||||
| 大气压力对零点的影响 | Vmin/kPa | ＜1.0 | |||||
| 安装螺栓 | 尺寸/等级 | M6-8.8 | |||||
| 推荐安装力矩 | N.m | 10 | 15 | ||||
| 注： | |||||||
| 1) 该误差综合了非线性误差和滞后误差 | |||||||
| 2) 根据OIML R60 and NIST HB44，考虑了综合误差与灵敏度温度影响后的总的影响量 | |||||||
| 3) AL = 施加载荷 | |||||||
| 4) R.C. = 额定载荷 | |||||||
