产品描述：

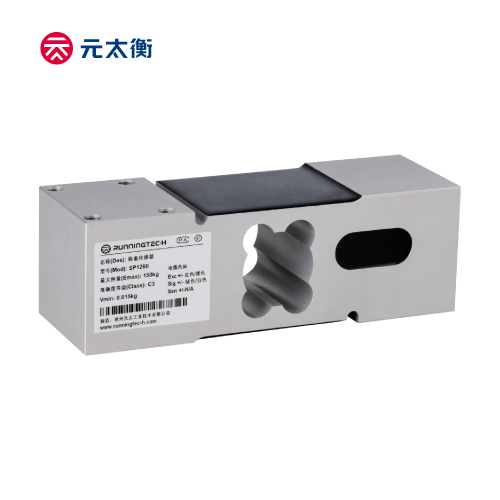

SP1260 是一款设计经典标准铝合金单点式传感器，具有大量程达750kg的特点，是很多称重设备经常用到的理想传感器，胶封一体化密封工艺确保产品应用的可靠性和长久性。 工业级标准外形尺寸和安装尺寸适用于大尺寸台面达600*600mm的平台秤, 或现存设备里在维护维修的过程中传感器的理想替代品。
除了常见衡器设备应用，也可以作为测力测控行业。
主要特点：
• 材质: 铝合金
• 量程范围: 100kg 到750kg
• 认证OIML R60, NTEP HB44, CPA, CE and RoHS
• 密封等级: IP66
• 适合单个或者双个传感器结构的秤体的平台秤。
• 最大秤台尺寸: 600*800mm
| 参数 | 单位 | 技术指标 | |
| 型号 | SP1260 | ||
| 最大秤量 (Emax) | kg | 100 / 150 / 250 / 500 / 750 | |
| 准确度等级 | C3 C6 | ||
| 最小静载荷 | kg | 0 | |
| 灵敏度输出 | mV/V | 2.0 ± 0.2 | |
| 零点载荷输出 | % of Emax | ＜ ± 2 | |
| 重复性误差 | % of AL 3) | ＜ ± 0.010 ＜ ± 0.005 | |
| 蠕变；30 min | % of AL | ＜ ± 0.017 ＜ ± 0.0083 | |
| 最小净负荷输出恢复值 (DR)；30 min | % of AL | ＜ ± 0.017 ＜ ± 0.0083 | |
| 温度影响 | 最小净负荷输出 | % of Emax/℃ | ＜ ± 0.0020 ＜ ± 0.0014 |
| 灵敏度输出 2) | % of AL/℃ | ＜ ± 0.0012 ＜ ± 0.0006 | |
| 温度范围 | 补偿范围 | ℃(°F) | -10 to +40 [+14 to +104] |
| 操作范围 | -10 to +50 [+14 to +122] | ||
| 安全存储温度 | -30 to +70 [-22 to +158] | ||
| 激励电压 | 推荐范围 | V AC/DC | 5 ~ 15 |
| 最大允许 | 15 | ||
| 终端阻抗 | 输入电阻 | Ω | 403 ± 5 |
| 输出电阻 | 350 ± 3 | ||
| 绝缘阻抗 @50VDC | MΩ | ＞5000 | |
| 防爆电压 | V AC | ＞500 | |
| 密封型式 / IP 等级 | 硅胶密封 / IP66 | ||
| 载荷限制 | 安全载荷 | % of Emax | 150 |
| 极限载荷 | 300 | ||
| 材质 | 弹性体 | 铝合金 阳极氧化 | |
| 电缆线 | Φ5.6; 4-wire; PVC | ||
| 电缆线长度 | m | 3.0 | |
| 最大秤盘尺寸 | mm | 600*800 | |
| 偏心负载误差（OIML R76） | % of AL/cm | ＜ ± 0.0016 | |
| 疲劳寿命 | 次 @Emax | ＞1,000,000 | |
| 最大形变量；名义值 | mm | ＜0.5 | |
| 重量；名义值 | kg | 1.8 | |
| 大气压力对零点的影响 | Vmin/kPa | ＜1.0 | |
| 安装螺栓 | 尺寸 / 等级 | M8 / 8.8级以上 | |
| 推荐力矩 | N.m | 100-250kg: 25; 500-750kg: 30 | |
| 注： | |||
| 1) 该误差综合了非线性误差和滞后误差 | |||
| 2) 根据OIML R60 and NIST HB44，考虑了综合误差与灵敏度温度影响后的总的影响量 | |||
| 3) AL = 施加载荷 | |||
