产品描述：

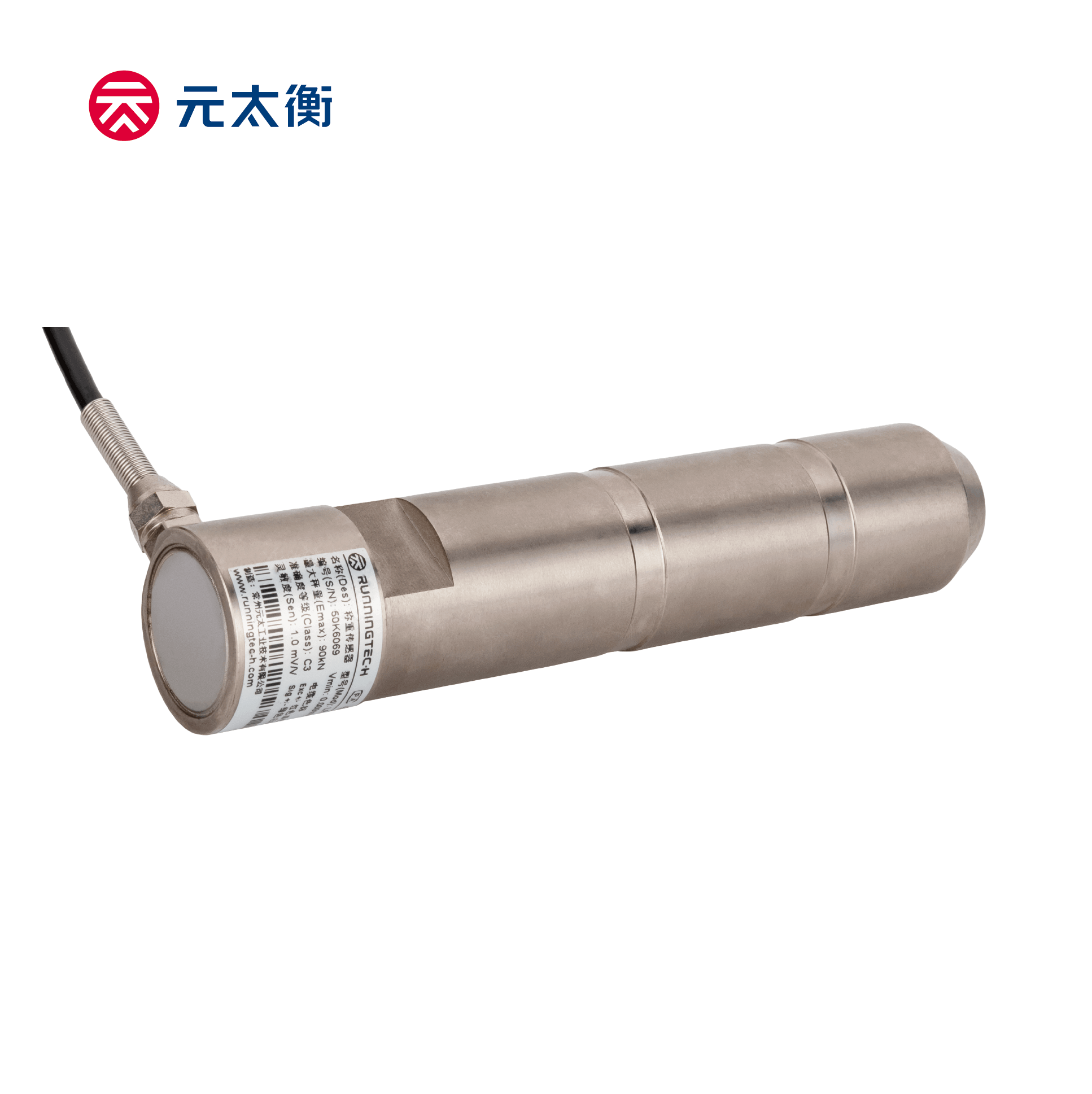

LP510S 是一种特殊的双剪切梁结构的传感器, 仅仅外形是圆柱形。 此销轴传感器具有特殊通孔贴片工艺，替代之前常规4个侧面贴片的工艺，能够大大提高其密封性能，而劣化工况下，不容易损坏。
主要特点：
· 材质：不锈钢
· 量程范围：25KN 到 90KN
· 通孔贴片工艺
· 密封等级：IP69K
· 适合各类测力设备和安全过载控制
· 优秀的密封性能
| 参数 | 单位 | 技术指标 | |
| 型号 | LP510S | ||
| 额定容量 (Emax) | kN | 90kN | |
| 最小静载荷 | kg | 0 | |
| 灵敏度输出 | mV/V | 1.0 ± 0.5% | |
| 零点载荷输出 | % of Emax | ± 1 | |
| 综合误差 1)2) | % of Emax | ＜ ± 0.5 | |
| 重复性误差 | % of AL 3) | ＜ ± 0.3 | |
| 蠕变；30 min | % of AL | ＜ ± 0.1 | |
| 最小净负荷输出恢复值 (DR)；30 min | % of AL | ＜ ± 0.1 | |
| 温度影响 | 最小净负荷输出 | % of Emax/℃ | ＜ ± 0.005 |
| 灵敏度输出 2) | % of AL/℃ | ＜ ± 0.01 | |
| 温度范围 | 补偿范围 | ℃(°F) | -10 to +40 [+14 to +104] |
| 操作范围 | -30 to +65 [-22 to +149] | ||
| 安全存储温度 | -40 to +80 [-40 to +176] | ||
| 激励电压 | 推荐范围 | V AC/DC | 5 ~ 15 |
| 最大允许 | 20 | ||
| 终端阻抗 | 输入电阻 | Ω | 382 ± 10 |
| 输出电阻 | 350 ± 3 | ||
| 绝缘阻抗 @50VDC | MΩ | ＞5000 | |
| 防爆电压 | V AC | ＞500 | |
| 密封型式 / IP 等级 | Hermetically welded / IP68 | ||
| 载荷限制 | 安全载荷 | % of Emax | 300 |
| 极限载荷 | 500 | ||
| 材质 | 弹性体 | Stainless steel | |
| 电缆线 | Φ6; 4-wire; PVC | ||
| 电缆线长度 | m | 3.0 | |
| 重量；名义值 | kg | 1.6 | |
| 疲劳寿命 | cycles @Emax | ＞1,000,000 | |
| 最大形变量；名义值 | mm | ＜0.5 | |
| 注： | |||
| 1) 该误差综合了非线性误差和滞后误差 | |||
| 2) 根据OIML R60 and NIST HB44，考虑了综合误差与灵敏度温度影响后的总的影响量 | |||
| 3) AL = 施加载荷 | |||
